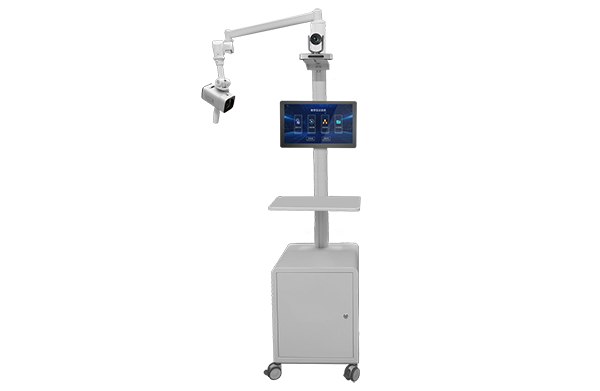

產品組成：實訓推車由SX6150實訓主機、4K全景云臺攝像機和4K特寫變倍攝像機及全向麥組成和UPS電源等設備組成。產品優勢：1、?15.6超大高清觸控屏，實時監看導播控制，操作輕松簡單。2、?支持4K采集編碼。3、?內置音頻處理模塊，搭載3A算法。4、?支持POE，采用一條網絡實現視頻、供電和控制。5、支持投屏（加無線路由器），
2.產品組成：
實訓推車由SX6150實訓主機、4K全景云臺攝像機和4K特寫變倍攝像機及全向麥組成和UPS電源等設備組成。
產品優勢：
1、 15.6超大高清觸控屏，實時監看導播控制，操作輕松簡單。
2、 支持4K采集編碼。
3、 內置音頻處理模塊，搭載3A算法。
4、 支持POE，采用一條網絡實現視頻、供電和控制。
5、支持投屏（加無線路由器），可實現對教學一體機投屏與教學大屏反向觸控實訓主機；
型號 | SX6150 |
主控 | 8核64位大小核架構 |
內存 | RAM：4GB，ROM：16GB |
視頻輸入 | 1路HDMI輸入，最大輸入分辨率3840*2160@30fps 3路POE網絡視頻流，分辨率支持3840*2160 |
視頻輸出 | 2路HDMI輸出，最大輸出分辨率1920X1080@60fps |
音頻輸入 | 2路Line in 4路全向麥克風 1路USB音頻輸入 |
音頻輸出 | 2路Line out，3.5mm接口 1路USB音頻輸出（UAC） |
視頻編碼 | H.264/H.265 |
音頻編碼 | AAC |
視頻輸出格式 | MP4 |
視頻編碼幀率 | 1～30fps |
視頻碼率 | 500kbps~40Mbps可調 |
音頻碼率 | 8~128KB可調 |
數據存儲 | 支持256GB SSD固態mini PCIE接口的SATA硬盤 |
網絡 | 4個1000M以太網RJ45接口，其中3個支持POE供電 |
USB接口 | 1個USB3.0，2個USB2.0，2個type-C |
控制串口 | 2個RS232，2個RS485 |
軟件升級 | 內置高清錄播系統，支持網絡升級、USB升級 |
存儲模式 | 支持內置硬盤、外接USB存儲，支持USB導出，支持FTP上傳 |
協議支持 | RTMP、RTSP、UDP、TCP、FTP、DHCP、HTTP |
工作電源 | 48V 1A |

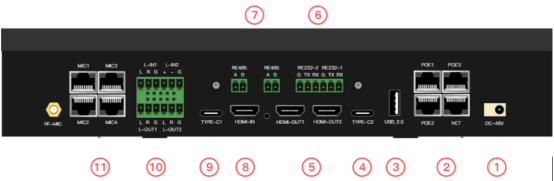

標號 | 接口標識 | 說明 |
1 | Power | 電源開關 |
2 | POE1-3/NET | 4*1000M RJ45接口，其中3個支持PoE協議，PSE供電端 |
3 | USB 2.0 | USB host，支持外接U盤，鼠標等 |
4 | TYPE-C 2 | 用于系統調試，支持 |
5 | HDMI-OUT1 HDMI-OUT2 | HDMI-OUT1：可外接教學大屏，進行導播操作界面和PC畫面切換顯示 HDMI-OUT2：外接抬頭顯示電視，進行PGM畫面和互動畫面顯示 |
6 | RS232 1-2 | 用于外接導播臺或中控面板等第三方設備 |
7 | RS485 1-2 | 用于外接導播臺或中控面板等第三方設備 |
8 | HDMI-IN | 視頻輸入接口，最大輸入分辨率1920x1080@60fps |
9 | USB-AUDIO | 內置USB網卡，支持UAC協議，音頻數據通信，支持音頻輸入輸出，可進行音頻升級調試和參數配置等 |
10 | L-IN MIC-IN L-OUT1 L-OUT2 | L-IN：非平衡線路輸入 MIC- IN：平衡線路輸入 L-OUT1：線路輸出，SPK OUT，外接音箱輸出，輸出遠端聲音或無線麥擴音 L-OUT2：線路輸出，AEC-OUT，監聽 |
11 | MIC 1-4 | 全向拾音麥音頻輸入 |
12 | USB3.0 USB2.0 | 用于外接移動存儲介質，如U盤、移動硬盤等進行文件拷貝 |
13 | Power | 電源開關 |

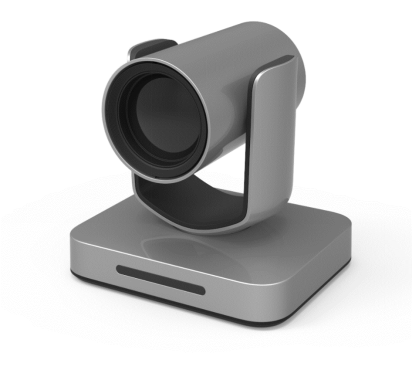

4K云臺攝像機
產品特點
支持840萬像素
12倍超高清光學變焦鏡頭
8倍數字變焦
支持POE供電
最高支持4KP30超高清視頻
支持H.265/H.264視頻編碼
網絡接口 1路, RJ45: 10M/100M/1000M 自適應以太網
視場角≥70° ~ ≤10°
支持倒裝
特寫變倍云臺攝像機
4KP60超高清
全幀率超高清方案，更清晰更流暢。
12x/20x光學變焦
采用72.8°或61.2°高品質超長焦鏡頭，光學變焦可達12倍或20倍。
自帶常用按鍵
方便客戶現場對攝像機常用功能操作，降低了對遙控器的依賴。
1080P60 SDI
1080P60 SDI輸出更好地滿足專業領域?qū)D像清晰度和流暢度的要求。
豐富完善的接口
支持HDMI、SDI、USB和網絡輸出，更好地適應不同應用場景需求。
7.全向麥規格
傳感器類型 | 背極式駐極體電容極頭 |
指向性 | 全指向 |
頻響 | 50Hz-20kHz |
靈敏度 | -44±3dB |
信燥比 | 71dB |
最大聲壓級 | 128dB |
電源供應 | 12V |
動態范圍 | 104dB(20Hz-20kHz@2.5kΩ) |
輸出方式 | 平衡輸出 |
工作溫度/貯藏溫度 | 0-60° C/-20-85° C |
工作濕度/貯藏溫度 | 10%-90%（非凝結） |
輸出連接器 | RJ45 |
顏色 | 銀色 |
凈重 | 73克 |
尺寸 | 50mm |

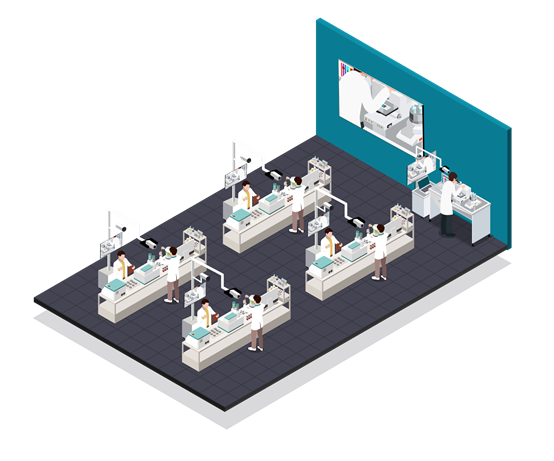

8.應用場景拓?fù)鋱D
移動授課
通過調節移動授課車萬向臂，便于老師切換不同角度進行實操鏡頭的拍攝展示，清晰呈現教師操作細節；同時搭配全景攝像機完整記錄老師講解過程（支持搭配雙臂實訓車，實現兩路4K實操特寫鏡頭和1路4K全景云臺鏡頭的多方位拍攝）。
示范錄制，即錄即回放
點開功能懸浮球一鍵啟動“示范錄制“，即可對老師實操示范過程采用片段化的方式進行保存和回放，作為課堂中重要知識點分享給學生學習，也可形成課后微課資源庫。
無線投屏，反向觸控（加無線路由器）
實訓主機內置無線投屏功能（加無線路由器），可直接將示范內容投屏到教室大屏或電視，進行實時示范，徹底解決圍觀問題，讓每一個學生都清晰的看到老師的動作細節；
遠程示教
通過實訓主機搭載的3A音頻處理算法和全向麥克風以及揚聲器，無需搭配復雜的多媒體系統和音頻處理設備，即可輕松實現遠程直播示教，讓優秀的老師可同時對多個班級進行技能教學
實操巡視，分組錄像
基于SX6150實訓授課主機強大的解碼能力，老師可通過實操巡視，調看任意學生機位的實訓操作畫面進行在線點評；同時也可通過分組錄像進行多路學生機位的錄制，方便老師進行回放點評
