系統結構

一體化嵌入式Linux系統

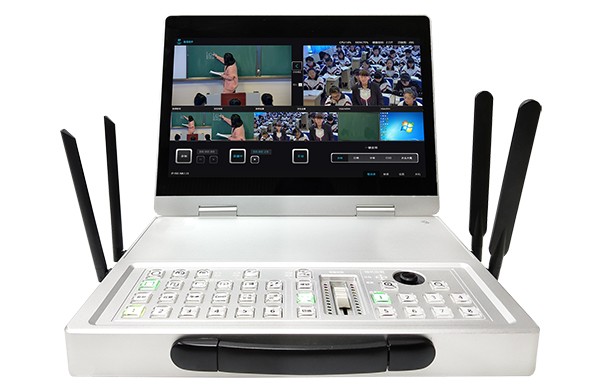

顯示

屏幕尺寸

15.6高清LCD屏幕，顯示本地導播畫面

屏幕分辨率

1920*1080

亮度

250cd/㎡

可視角度

100/80(H/V)

操作方式

觸摸屏

15.6高清LCD屏幕支持觸控功能

鼠標鍵盤

接入鼠標鍵盤

遠程導播

支持網頁操作

視頻

視頻輸入

無線圖傳模塊，4路HD-SDI，1路DVI，1路HDMI

視頻輸出

1路HDMI，顯示屏輸出

視頻顯示

單畫面、畫中畫、雙畫面、三分屏、五分屏

視頻直播

支持UDP、TS、RTMP協議

音頻

音頻輸入

2個3.5mm音頻雙聲道輸入

音頻輸出

1個3.5mm雙聲道音頻輸出，1個3.5mm監聽

音頻編碼

AAC-LC，H.264 HP

圖像處理

及存儲

視頻錄制格式

MP4、FLV（二選一）

視頻錄制碼率

512kbps~30mbps可調

外網直播碼率

512kbps~8mbps可調

音頻碼率

128kbps

數據存儲

內置一塊1T固態硬盤

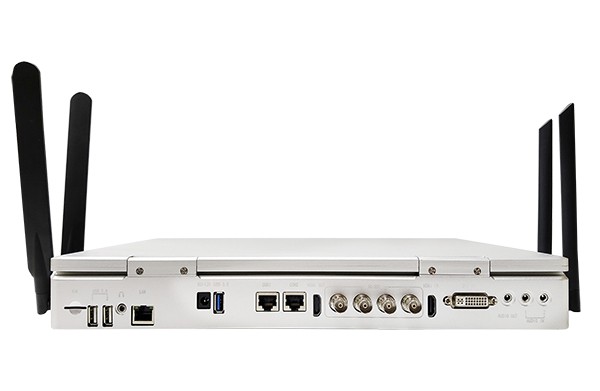

通信接口

RJ45接口

2個RS-232控制接口，1個千兆網絡接口

SIM卡槽

1個4G上網模塊

USB接口

2個USB2.0接口，1個USB3.0接口

環境

工作電壓

DC12V/5A（5.5*2.1*10mm）

設備尺寸

380*41*280mm
