4K常態化錄播RTV300
一款和騰訊、釘釘深入對接，可通過騰訊會議、釘釘遠程加入教學的15.6寸觸控屏4K常態化錄播系統
硬件參數：
1. ★要求主機必須采用ARM架構設計，主處理器≥8核64位大小核架構，≥4個主頻2.4GHZ核心，且≥4個主頻1.8GHZ核心。
2.為保證音頻效果，降低錄播課室環境噪聲，要求采用無風扇散熱設計，同時要求保證主機系統正常散熱。

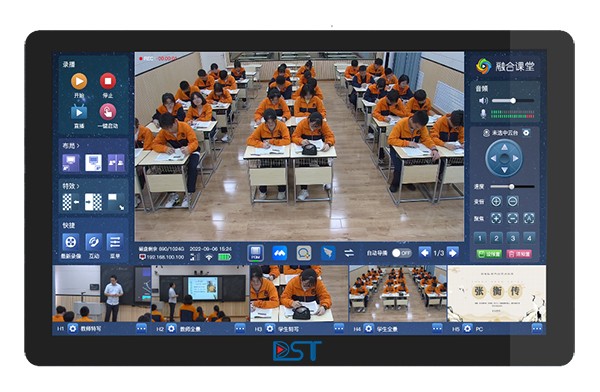

3.★主機內置一體化≥15.6英寸高清液晶觸控屏，一體化設計，主機與液晶觸控屏之間無任何可見的功能模塊連接線。用戶界面須直觀簡潔，觸控屏可直接預監到老師全景和特寫、學生全景和特寫及多媒體PC教學畫面；便于老師獨立錄課操作，無需鍵鼠輔助操作。
4.要求主機運行內存≥4GB，系統內存≥16GB，主機存儲容量≥1TB，需支持擴容。
5.★主機需支持≥1路HDMI輸入接口，最大輸入分辨率不小于3840*2160@P60, 支持HDMI輸入通道具備音頻同步采集能力。
6.★主機需支持≥2路HDMI輸出接口,且最大輸出分辨率不小于3840*2160@30HZ。
7.★支持不少于4路4K攝像機網絡流接入，支持EPTZ電子云臺攝像機接入。
8.★支持≥4個USB類型接口，其中USB-A接口≥2個，支持 U盤或移動硬盤拷貝文件和接入USB攝像頭；Type-C接口≥2個，其中支持≥1個Type-C接口內置 USB 網卡，支持 UAC 協議，音頻數據通信，支持音頻輸入輸出，可進行音頻升級調試和參數配置；支持≥1個Type-C，外接PC用于系統升級、PC觸控信號輸入實現觸控回傳。
9.支持接入標準USB聲卡，實現USB雙向音頻通信。
10.支持通過USB 連接觸摸大屏實現大屏觸控操作錄播主機功能。
11.★支持不少于8路音頻輸入，其中包括≥4路麥克風輸入和麥克風供電；≥2路線路輸入；≥1路內置無線麥接收端；≥1路USB音頻輸入。
12.★支持不少于3路音頻輸出，其中包括≥1路 Line out輸出，≥1路Spk out，≥1路USB音頻輸出。
13.★主機內置音頻處理芯片，支持音頻處理功能，搭載自適應高清音頻算法，集成自動回聲消除 (AEC) 、自動嘯叫抑制 (AFC) 、自動噪聲抑制 (ANS) 、自動增益控制 (AGC) 、自動均衡，智能話筒混音，抗混響等新一代數字音頻技術。
14.★支持不少于4路控制接口，其中包括≥2路RS232，支持≥2路RS485。
15. 主機需支持≥4個有線100M/1000M自適應以太網口，其中3個支持POE，PSE供電端，IEEE 802.3at標準。
16. ★主機支持雙網段，主機外部通信網絡和攝像機接入網絡可設置為兩個不同網段，支持自動匹配接入的電子云臺攝像機，無需手動綁定。
17．★支持對接IOT物聯平臺集中控制進行遠程開關機
軟件參數：
1.提供本地導播和Web遠程導播。
本地導播：可直接在錄播主機觸控導播屏進行導播操作，保證導播具有較好的實時性和流暢性，本地導播延遲小于150ms。
遠程導播：支持瀏覽器遠程導播操作方式。
2.★系統視頻編解碼必須同時支持H.265（HEVC）和H.264，支持主碼流和子碼流，編碼碼率支持500Kbps～40Mbps可調，編碼分辨率最大支持3840x2160，向下支持1920x1080、1280x720、640x360等分辨率可設。（需提供軟件功能截圖并加蓋廠商公章）
3.音頻編碼支持AAC；音頻聲道、采樣率、位數、碼率可調，最大支持碼率128K，音視頻同步編碼錄制。
4.★支持電影模式、電影模式（含本地導播畫面和互動畫面）和資源模式的兩種錄制模式。電影模式（含本地導播畫面和互動畫面）和資源模式錄像可同步錄制，可同時錄制生成≥6個4K視頻文件,錄制的視頻文件為標準的流媒體MP4文件格式。
5.支持設置定時錄像，可根據課表提前設定好錄像時間，自動錄制。
6.支持錄制倒計時功能。
7.支持系統內進行系統重啟，可設置定時重啟。
8.支持網絡自動同步系統時間，無需手動設置。
9.★系統須支持RTMP推流功能，支持PGM和資源通道的主碼流和子碼流同時推流，實現與第三方平臺和系統的推流對接。
10.★PGM和資源通道支持RTSP、RTMP和HTTP實時流，方便對接巡課平臺。
11.★PGM畫面支持畫中畫、畫外畫、1/2/3/4/6分屏模式顯示和錄制，提供9種以上布局模式,支持自定義布局方式。
12.支持標題、臺標、字幕、片頭片尾的添加和設置，片頭片尾素材支持圖片和視頻，支持自定義保持時長。
13.提供12種以上切換特效，包括擦除、覆蓋、淡進淡出等主流切換特效。
14.★錄制的視頻文件格式支持標準MP4，并且可自定義分片錄制時長30-240分鐘。（需提供軟件功能截圖并加蓋廠商公章）
15.支持用戶在主機上隨時查看已錄制視頻總容量，便于用戶清楚了解主機硬盤使用情況。
16.支持硬盤錄像滿后選擇循環覆蓋和停止錄像。
17.支持插入移動硬盤或U盤進行錄像。
18.支持用戶隨時通過錄播主機查看已錄制的視頻，并可在錄播主機中直接播放以查看錄制效果，并可使用移動磁盤或硬盤拷貝。
19.支持FTP和HTTP遠程自動上傳錄像，錄制停止后自動上傳視頻文件到FTP服務器，支持斷點續傳。
20.支持錄播主機參數配置的導入導出，方便用戶統一維護，快速進行升級和調試。
21.導播畫面實時顯示拾音麥克風音量大小，并以音頻進度條的形式呈現，方便老師實時了解錄音狀態。
22.★系統內置同步課堂互動軟件，可以輕松實現同步課堂、雙師互動課堂。
23.★系統支持音頻處理器設置，音頻處理器具有獨立IP地址，支持通過web進行音頻處理功能管理。（需提供軟件功能截圖并加蓋廠商公章）
規格參數
型號 | RTV300 |
主控 | 8核64位大小核架構，4個主頻2.4GHZ核心，4個主頻1.8GHZ核心 |
內存 | RAM：4GB，ROM：16GB |
屏幕尺寸 | 15.6寸 |
視頻輸入 | 1路HDMI輸入，最大輸入分辨率3840*2160@30fps 3路POE網絡視頻流，分辨率支持3840*2160 |
視頻輸出 | 2路HDMI輸出，最大輸出分辨率3840*2160@30HZ |
音頻輸入 | 2路Line in 4路全向麥克風 1路內置無線麥接收端（選配） 1路USB音頻輸入 |
音頻輸出 | 2路Line out，3.5mm接口 1路USB音頻輸出（UAC） |
視頻編碼 | 編碼協議：H.264/H.265 編碼分辨率支持3840*2160、1920*1080、1280*720等 |
音頻編碼 | AAC |
視頻輸出格式 | MP4 |
視頻編碼幀率 | 1～30fps |
視頻碼率 | 500kbps~40Mbps可調 |
音頻碼率 | 8~128KB可調 |
數據存儲 | 120GB SSD （可選配2.5寸HDD） |
網絡 | 4個1000M以太網RJ45接口，其中3個支持POE供電 |
USB接口 | 1個USB3.0，1個USB2.0，2個type-C |
控制串口 | 2個RS232，2個RS485 |
軟件升級 | 內置高清錄播系統，支持網絡升級、USB升級 |
存儲模式 | 支持內置硬盤、外接USB存儲，支持USB導出，支持FTP上傳 |
協議支持 | RTMP、RTSP、UDP、TCP、FTP、DHCP、HTTP |
工作電源 | 48V 1A |

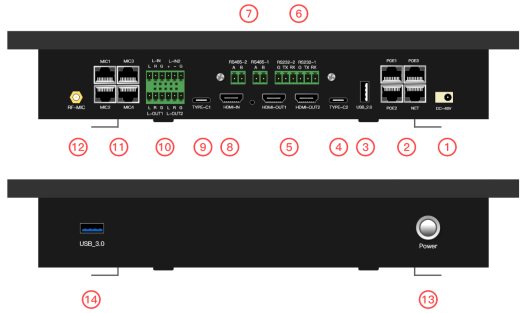

接口說明
標號 | 接口標識 | 說明 |
1 | Power | 電源開關 |
2 | POE1-3/NET | 4*1000M RJ45接口，其中3個支持PoE協議，PSE供電端 |
3 | USB 2.0 | USB host，支持外接U盤，鼠標等 |
4 | TYPE-C 2 | 用于系統調試 |
5 | HDMI-OUT1 HDMI-OUT2 | HDMI-OUT1：可外接教學大屏，進行導播操作界面和PC畫面切換顯示 HDMI-OUT2：外接抬頭顯示電視，進行PGM畫面和互動畫面顯示 |
6 | RS232-1 RS232-2 | RS232-1用于外接導播臺或中控面板等第三方設備 RS232-2用于外接物聯網關，支持控制錄播開關機 |
7 | RS485-1 RS485-2 | RS485-1用于外接導播臺或中控面板等第三方設備 RS485-2用于外接物聯網關，支持控制錄播開關機 |
8 | HDMI-IN | 視頻輸入接口，最大輸入分辨率3840*2160@30fps |
9 | USB-AUDIO | 內置USB網卡，支持UAC協議，音頻數據通信，支持音頻輸入輸出，用于音頻升級調試和參數配置等 |
10 | L-IN MIC-IN L-OUT1 L-OUT2 | L-IN：非平衡線路輸入 MIC-IN：平衡線路輸入 L-OUT1：線路輸出，SPK OUT，外接音箱輸出，輸出遠端聲音或無線麥擴音 L-OUT2：線路輸出，AEC-OUT，監聽輸出 |
11 | MIC 1-4 | 全向拾音麥音頻輸入 |
12 | RF-MIC | 內置無線麥接收端天線接頭（選配） |
13 | USB3.0 | 用于外接移動存儲介質，如U盤、移動硬盤等進行文件拷貝 |
14 | Power | 電源開關 |
應用場景拓撲圖

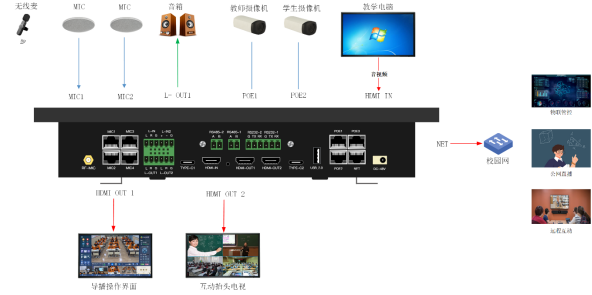

2機位電子云臺方案拓撲圖

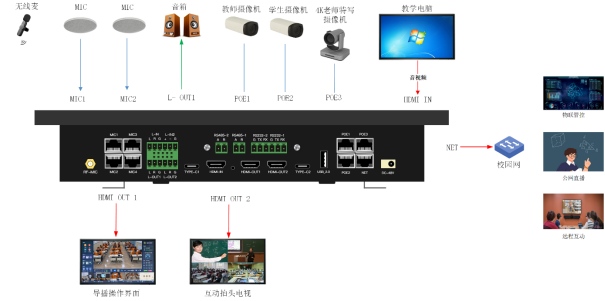

3機位4K云臺方案拓撲圖
