硬件參數

1.設備采用一體化嵌入式硬件設計，集成度極高，設備高度為1U；

2. 視頻輸入接口：6路HD SDI視頻輸入接口、2路HDMI視頻（1080P）輸入接口、1路VGA視頻輸入接口、2路S端子支持CVBS、S-video、YPbPr輸入。

4.視頻編碼格式：H.264 HP；音頻編碼格式：AAC；最高分辨率支持1080p60；

5.編碼碼流：設備支持高低碼流可調；

★6.支持1路千兆網接口，支持雙網段設置，可設置內外網不同的IP地址；

7.音頻輸入輸出：2路Line in接口， 2路Line out；本地導播實時顯示音量輸出大小音頻柱；

8.通訊端口支持4路RS232；1路USB3.0，3路USB2.0接口。

9.12V用電，保證用電安全。

10. 自主研發嵌入式設備，無需安裝任何插件，開機即登錄系統導播平臺，實現實時導播,支持本地導播與遠程導播兩種導播方式。

11.  課件支持主講人、課程信息設置，課件內支持添加字幕、當前時間、臺標、片頭片尾添加，片頭片尾支持上傳自定義任意圖片或文字。

★12. 主機支持精品課、微課、互動課三種模式。 微課模式只需一塊背景布即可自動摳像，便于老師錄制虛擬微課。支持藍、綠、任意純色摳像布設置色號摳像、支持前景視頻、背景視頻、背景圖片三種方式任意組合；

★13. 內置虛擬摳像模式，可支持多通道摳像。內置6套2.5D的虛擬場景，虛擬場景可自定義后臺更換，虛擬模式的背景可自定義添加視頻。虛擬的場景支持電視框的加入，可自定義設置視頻的大小，視頻位置可通過鼠標在通道預覽窗口拖拽，放大，縮小等操作。摳像支持自定義顏色值。

14.最多支持同時10路視頻輸入，支持至少一路模擬信號輸入;支持2路通道上傳mp4視頻；支持電影模式和資源模式錄制。

15.資源模式下最多可同時錄制5路視頻，具備存儲空間預警功能。支持斷電保護，錄制過程中突然斷電自動保存視頻。

16.支持畫中畫等8種以上分屏格式，含淡入淡出等超過14種以上切換特效。

17.支持手動導播和半自動、自動導播三種方式。自動導播方式，可與圖像智能跟蹤系統組合，實現全自動跟蹤錄播；無跟蹤系統的情況，支持老師電腦信號接入自動切換。

18.支持TCP/UDP各類云臺控制協議，集云臺切換于一體的實用控制系統。每個云臺攝像機可設置8個預置位，方便在導播的時鏡頭進行快速的切換，避免垃圾鏡頭的產生。

19.支持錄制的視頻同時錄制在硬盤或U盤中，支持U盤直接下載視頻,支持將U盤中視頻上傳至主機自定義通道。

20.支持至少5條字幕內容預設或臨時輸入。支持對文字大小、位置、顏色進行配置調整、位置任意拖動；支持字幕背景圖片上傳，加強字幕美觀可讀。

★21.支持10路資源通道同時直播；支持導播通道三路不同碼流直播；本機直播并發超100路；資源平臺或學校自有平臺均可調用直播鏈接，進行大規模直播講堂。視頻直播碼流：25Kbps～6Mbps 可調；支持TS/RTSP/RTMP不同協議直播。

22.遠程導播平臺內嵌主機，無需其它服務器支撐。可通過IE直接訪問。

23.遠程導播平臺支持頁面觀看直播、錄播課件點播，下載。

★24.錄播主機本機支持快速微課制作功能，可在課件中截取相關知識點，將其保存為微課，并對微課進行分類保存;支持對生成的微課資源按照年級、學科進行分類，同時支持條件檢索；

25.可自定義開關機時間，進行自我恢復，可遠程喚醒。可設置定時錄制功能，一次性完成兩周內的課程安排。

26.支持對接MCU，通過SIP或H.323協議進行大規模外網互動，支持局域網無需MCU點對點對呼。最多支持4間教室同時呈現在一個互動畫面。

27.支持單個教室同時輸出兩路視頻進行互動，分享任意教室VGA視頻。

★28.HDMI輸入自帶圖像檢測。系統內置圖像檢測，無需在教師電腦端安裝任何插件即可實現教師電腦信號的自動切換，支持閾值，觸發，切換停留時長等操作，支持當前VGA鎖定狀態。

軟件參數

1.錄播主機提供導播輸出畫面（通過VGA接口連接顯示器），在錄播主機上可直接進行錄播功能操作，同時內置遠程導播模塊，可使用電腦通過網絡訪問遠程導播界面進行錄播功能操作；

2.導播界面分為信號顯示區，錄播控制區和功能設置區，界面布局簡潔清晰，提供良好的用戶體驗

3.完成信號連接后，導播界面可自適應顯示視頻信號，支持不同分辨率的視頻混合輸入

4.導播系統提供PGM主播窗口和PVW預監窗口，支持手動控制云臺攝像機及預置位設置

5.PVW預監窗口支持點控功能

6.系統可接入6路高清視頻,2路VGA/HDMI/DVI；

7.導播系統支持一鍵錄制、暫停、直播功能，并單獨顯示錄制和直播時長；

8.支持與跟蹤系統對接，在錄制過程中自動完成畫面跟蹤和切換，也可連接導播控制器實現手動切換和跟蹤，還可在導播界面中實現上述功能；

9.主播畫面支持全屏、雙分屏、畫中畫、三分屏，多分屏等多種顯示方式，多分屏顯示下支持快速自定義畫面布局，同時支持淡入淡出等十余種特效切換方式；

10.系統可錄制MP4、FLV兩種格式（任選其一）；

11.支持電影模式和資源模式同步錄制，資源模式下可在接入的信號中任選5路（最多）進行錄制；

12.系統內置rtmp直播服務器，支持200路直播并發，也可將直播流推送到第三方流媒體服務器；

13.系統支持H.264視頻編碼協議和ACC音頻編碼協議，錄制碼率支持512Kbps—60Mbps（可調），外網直播碼率支持512Kbps—8Mbps（可調），幀率支持25 Fps、30 Fps、50 Fps、60Fps；

14.系統支持雙聲道音頻輸入，音頻碼率支持128kbps，系統支持音頻輸入檢測和音量調整功能，并在導播界面中顯示音量大小；

15.系統支持字幕功能，并支持字幕預設功能（最多5條）

16.系統支持課件預覽功能；

17.支持對錄播主機進行IP網絡設置和測試；

18.可在系統界面中快速將課件拷貝至U盤（支持Fat32、exFat格式的U盤）；

19.導播系統支持關機、重啟操作。

20.系統可實時對主機和軟件運行狀態進行監測，包括CPU、內存、硬盤空間等；

整機外觀

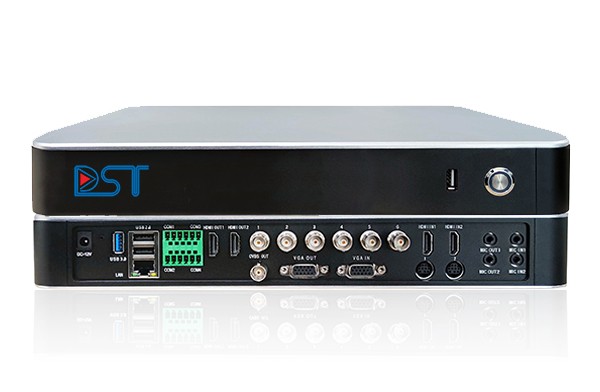

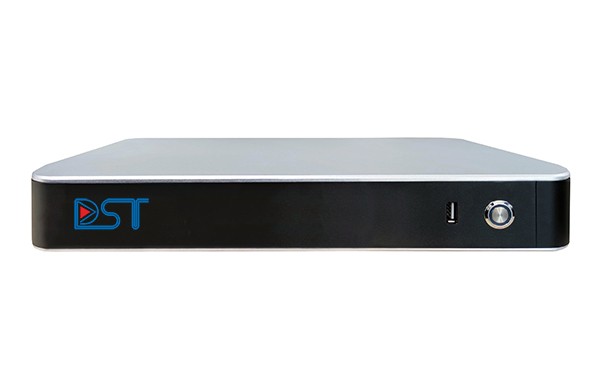

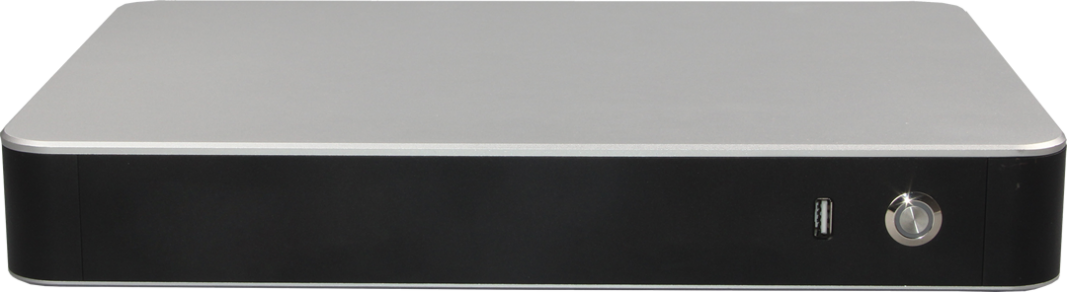

圖1  錄播主機整機外觀

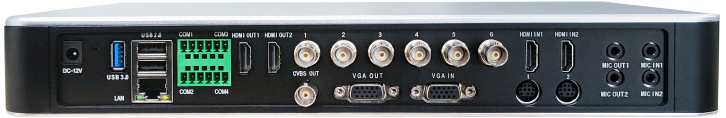

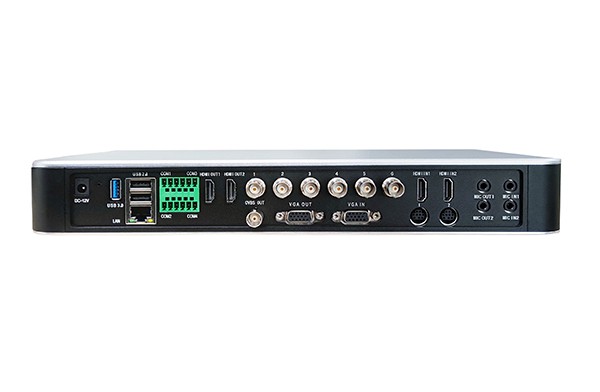

 圖2  主機后面板接口圖

l 電源口： DC 12V。

l USB3.0：可接U盤本地拷出視頻

l USB2.0：2路USB2.0，可接鼠標鍵盤。

l LAN：千兆網口

l COM 1/2/3/4：4路RS232控制口。

l HDMI OUT：本地直播畫面輸出。

l HD-SDI 1/2/3/4/5/6：6路HD-SDI輸入接口

l CVBS OUT:電影模式標清輸出，可接桌面小顯示屏。

l VGA OUT：本地導播界面輸出。

l VGA IN：VGA信號輸入。

l HDMI IN：HDMI信號輸入。

l YPBYr/CVBS IN：2路標清信號輸入 。

l MIC OUT 1/2：2路音頻輸出

l MIC IN 1/2：2路音頻輸入

詳細參數

 本地導播系統

l 錄播主機提供導播輸出畫面（通過VGA接口連接顯示器），在錄播主機上可直接進行錄播功能操作，同時內置遠程導播模塊，可使用電腦通過網絡訪問遠程導播界面進行錄播功能操作；

l 導播界面分為信號顯示區，錄播控制區和功能設置區，界面布局簡潔清晰，提供良好的用戶體驗

l 完成信號連接后，導播界面可自適應顯示視頻信號，支持不同分辨率的視頻混合輸入

l 導播系統提供PGM主播窗口和PVW預監窗口，支持手動控制云臺攝像機及預置位設置

l PVW預監窗口支持點控功能

l 系統可接入6路高清視頻,2路VGA/HDMI/DVI；

l 導播系統支持一鍵錄制、暫停、直播功能，并單獨顯示錄制和直播時長；

l 支持與跟蹤系統對接，在錄制過程中自動完成畫面跟蹤和切換，也可連接導播控制器實現手動切換和跟蹤，還可在導播界面中實現上述功能；

l 主播畫面支持全屏、雙分屏、畫中畫、三分屏，多分屏等多種顯示方式，多分屏顯示下支持快速自定義畫面布局，同時支持淡入淡出等十余種特效切換方式；

l 系統可錄制MP4、FLV兩種格式（任選其一）；

l 支持電影模式和資源模式同步錄制，資源模式下可在接入的信號中任選5路（最多）進行錄制；

l 系統內置rtmp直播服務器，支持200路直播并發，也可將直播流推送到第三方流媒體服務器；

l 系統支持H.264視頻編碼協議和ACC音頻編碼協議，錄制碼率支持512Kbps—60Mbps（可調），外網直播碼率支持512Kbps—8Mbps（可調），幀率支持25 Fps、30 Fps、50 Fps、60Fps；

l 系統支持雙聲道音頻輸入，音頻碼率支持128kbps，系統支持音頻輸入檢測和音量調整功能，并在導播界面中顯示音量大小；

l 系統支持字幕功能，并支持字幕預設功能（最多5條）

l 系統支持課件預覽功能；

l 支持對錄播主機進行IP網絡設置和測試；

l 可在系統界面中快速將課件拷貝至U盤（支持Fat32、exFat格式的U盤）；

l 導播系統支持關機、重啟操作。

l 系統可實時對主機和軟件運行狀態進行監測，包括CPU、內存、硬盤空間等；

精品課錄制

l 支持電源模式和資源模式畫面預覽；

l 支持顯示當前錄制時間和直播時間；

l 支持一鍵應用臺標、日期、字幕等信息，支持字幕拖動到任意位置；

l 支持手動控制云臺攝像機、手動導切、設置預置位等易用；

l 支持多種視頻顯示風格，包括雙分屏、多分屏、畫中畫等，支持自定義畫面布局；

l 支持多達14種切換特效，包括淡入淡出、水平/垂直橫移等；

l 滿足精品課程錄制。

微課堂錄制

l 支持一鍵微課堂錄制、直播，單獨顯示錄制時長和直播時長；

l 支持自定義背景圖像導入；

l 支持復用老師特寫攝像機，無需另外架設專用拍攝相機。

互動課

l 最大支持1對4實時音視頻互動，無需另外架設MCU主機，保證每間教室使用同一品牌錄播主機即可；

l 支持多分屏顯示各個教室導播畫面；

l 主講教室支持隨時接入/斷開各個聽講教室的視頻傳輸及聲音；

l 支持一鍵應用臺標、字幕、logo等預設信息。

遠程導播微課系統

  導播管理：

l 基于B/S架構，使用瀏覽器即可訪問，無需安裝任何插件和客戶端；

l 遠程導播界面提供視頻監看功能；

l 支持PTZ控制，提供四個預置位；

l 支持淡入淡出、圓形漸變等十五種切換特效；

l 支持一鍵錄制、暫停、直播功能，并單獨顯示錄制和直播時長；

l 支持手動和自動導播切換；

l 支持全屏、雙分屏、畫中畫、三分屏、五分屏畫面拼接操作；

l 支持對視頻編碼、音頻編碼、網絡IP進行設置；

l 支持字幕功能，并支持字幕預設功能（最多5條）；

l 支持顯示系統時間；

l 支持上傳片頭片尾、臺標；

l 支持對直播、互動、跟蹤進行設置；

l 支持定時開機關機、手動重啟；

l 可控制系統訪問人數，錄課狀態下支持1人、3人、7人、10人，空閑狀態下支持1人、5人、10人、20人；

l 支持遠程導播用戶角色、權限、密碼設置；

l 支持錄播主機名稱設定，在線網絡升級維護；

l 支持搜索工具下載。

資源管理：

l 系統在資源管理平臺首頁提供直播預覽窗口；

l 資源管理平臺支持課件管理、直播、點播；

l 課件按時間順序排列，支持按時間進行檢索，并可選擇電影模式或資源模式課件進行預覽，系統自動抓取第一幀作為封面；

l 系統可將錄制完畢的課件上傳至指定服務器，并可對課件進行刪除、下載操作；

l 系統內置課件編輯功能，可對課件進行截取、刪除、合并等操作；

l 系統提供微課制作功能，可在課件中截取相關知識點，將其保存為微課，并對微課進行分類保存。

產品特點

l 高度集成 系統穩定

一體化嵌入式LINUX系統，帶來更穩定的用戶體驗；單板卡設計，所有信號均在一體化板卡中進行采集、編碼、錄制、直播和存儲，減少信號鏈路造成的信號衰減和維護成本，確保系統長期穩定運行；

l 操作簡單 零培訓

系統提供良好的用戶體驗，使用簡單方便，界面簡潔清晰，無需培訓即可使用。系統提供圖形化界面，四個錄播常用按鈕和八個系統設置功能均采用具備高識別度的圖標，減少用戶的誤操作和記憶難度。

l 接口豐富 性能優越

系統支持8路高清1080P信號接入，支持TRSP網絡流、HD-SDI、HDMI、DVI、VGA、CVBS、YPBPr(全接口)等多種信號混合輸入滿足錄播、直播應用，功能豐富。

l 實時互動

系統內置實時互動模塊，無需外置MCU等即可實現雙向互動，最大支持4路互動畫面同時互動，延時1秒以內。

l 使用方便 應用靈活

系統即可支持直接在錄播主機上進行錄播操作，也可通過網絡實現遠程錄播控制，適應多種不同應用場景，幫助管理員便捷地完成優質課、精品課和校本資源錄制。

l 實時高清 無損輸出

支持HDMI高清直播輸出，零延時，無壓縮，無損失，真高清，快速構建超高質量的教學觀摩環境，給用戶更好的視覺體驗；也可為其他教學應用提供高質量音視頻信號。

l 高清直播 強悍專業

系統內置高性能直播組件，獨有的流媒體優化技術，單臺錄播主機即可實現200路高清1080P直播，配合專業直播方案可實現萬人級的大規模直播。

l 一鍵摳像

系統支持一鍵微課模式錄制，默認以PPT畫面為底圖，支持自動加載圖片；

l 功能豐富 物超所值

系統提供錄播、直播、互動課堂、微課、在線編輯、課件管理等功能，滿足學校常見應用。

l 零噪音 低功耗

整機功耗小于36W，無風扇結構設計，保障系統穩定運行的同時，完全杜絕噪聲干擾，給教室一個安靜的上課環境。
