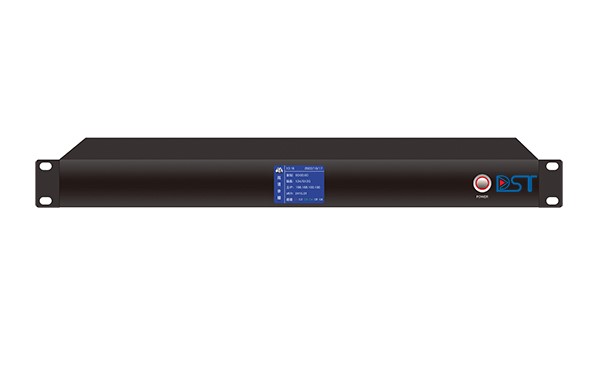

RVC2004是一款會議錄播設備，集成會議錄制、直播、點播、智能導播、存儲等多功能于一體，基于嵌入式硬件架構設計，產品高度穩定。設備采用H.264編碼，具有4路HDMI視頻輸入接口，支持1080P@60fps圖像輸入。共有2路視頻輸出接口，多路畫面輸出滿足在播放系統上顯示圖像并且可以作為其它系統的圖像輸入源（如視頻會議系統）。系統支持電影模式+資源模式并存的同步錄制和直播，畫面支持畫中畫、1/2/3/4//6分屏模式顯示和錄制。用戶既能在本地接上鼠標、顯示器和導播臺進行導錄播操作，也可以在PC上登錄IE進行遠程導播
規格參數表
型號 | RVC2004 |
系統結構 | 嵌入式Linux系統 |
視頻輸入 | 4路HDMI輸入 |
視頻輸出 | 1路HDMI，1路VGA |
最大輸入分辨率 | 1080P@60fps |
音頻輸入 | 2路line in，3pin鳳凰端子接口 |
音頻輸出 | 2路line-out，3pin鳳凰端子接口 1路監聽接口，3.5mm耳機孔 |
視頻編碼 | H.264/H.265 |
音頻編碼 | AAC |
視頻輸出格式 | MP4 |
視頻編碼幀率 | 1～30fps |
視頻碼率 | 500kbps~40Mbps可調 |
音頻碼率 | 8~128KB可調 |
數據存儲 | 內置1T硬盤，支持擴展 |
RS485 | 2組，3pin鳳凰端子接口 |
RS232 | 2組，3pin鳳凰端子接口 |
網絡 | 1個1000M網口，RJ-45 |
USB接口 | 2個USB2.0 |
軟件升級 | 支持網絡升級 |
存儲模式 | 支持內置硬盤、外接USB存儲，支持USB導出，支持FTP下載 |
協議支持 | RTMP、RTSP、UDP、TCP、FTP、DHCP、HTTP |
工作電源 | DC 12V/3A |
設備尺寸 | 1U機架式 |

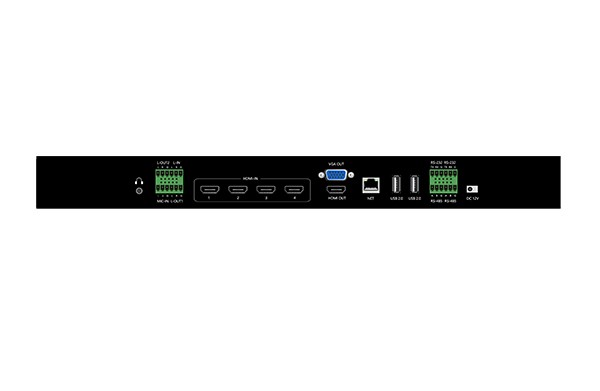

設備接口說明
標號 | 接口標識 | 說明 |
1 | DC-12V | 設備電源接口 |
2 | RS232/RS485 | 控制串口，外接中控主機或導播臺 |
3 | USB2.0 | 連接USB鼠標、U盤、移動硬盤等 |
4 | NET | 1000M網口，用于設備聯網 |
5 | HDMI OUT | 1080P60信號輸出，輸出畫面為導播界面或者PGM（軟件可設） |
6 | VGA OUT | 1080P60信號輸出，輸出畫面為導播界面或者PGM（軟件可設） |
7 | HDMI IN 1-4 | 1080P60信號輸入，支持4路視頻信號同時輸入 |
8 | Line in Mic in Line out 1 Line out 2 | Line in：非平衡音頻輸入接口 Mic in：平衡音頻輸入接口 Line out 1：非平衡音頻輸出接口 Line out 2：非平衡音頻輸出接口 |
9 | 監聽 | 3.5mm耳機監聽接口，監聽PGM通道聲音 |
